0013繼保測試儀

SH600 六相繼電保護測試裝置_繼電保護測試儀網

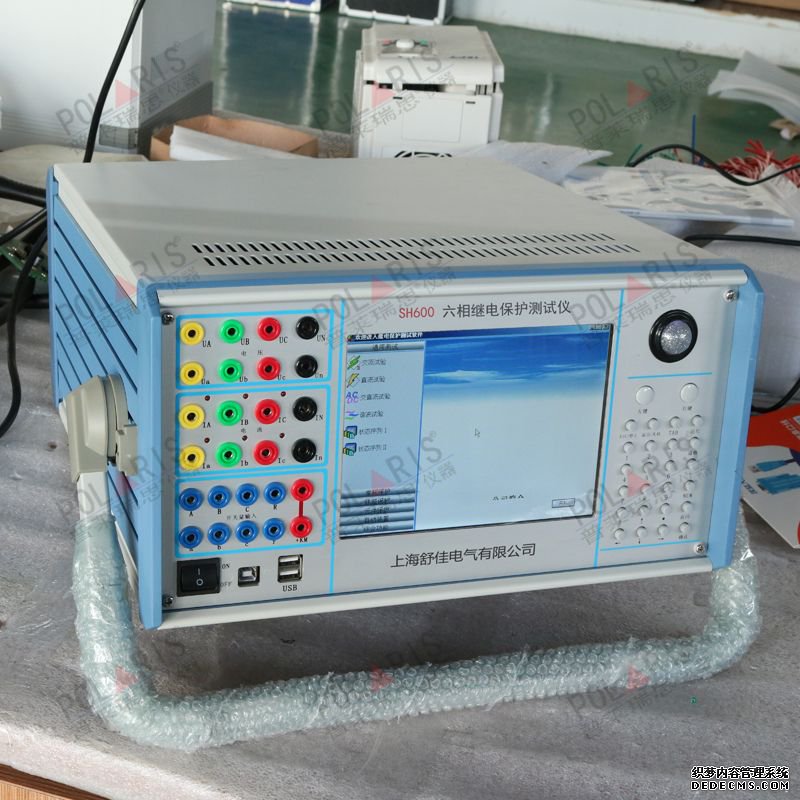

 SH600 六相繼電保護測試裝置


 SH2000A微機三相繼電保護測試儀技術參數

 六相繼電保護測試儀說明視頻      六相繼電保護測試儀說明書

第一節   主要特點

1. 電壓電流輸出靈活組合  輸出達6相電壓6相電流,可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型,以及12相型輸出模式,既可兼容傳統的各種試驗方式,也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
2.操作方式  SHAT-700G六相繼電保護測試裝置直接外接筆記本電腦或臺式機進行操作,方便快捷,性能穩定。
3.新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放,而非開關型功放,性能卓越。不會對試驗現場產生高、中頻干擾,而且保證了從大電流到微小電流全程都波形平滑精度優良。
4. 高性能主機  輸出部分采用DSP控制,運算速度快,實時數字信號處理能力強,傳輸頻帶寬,控制高分辨率D/A轉換。輸出波形精度高,失真小線性好。采用了大量先進技術和精密元器件材料,并進行了專業化的結構設計,因而SHAT-700G六相繼電保護測試裝置體積小、重量輕、功能全、攜帶方便,開機即可工作,流動試驗非常方便。
5. 軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等。6相電流可方便進行三相差動保護測試。
6.具有獨立專用直流電源輸出  設有一路110V 及 220V專用可調直流電源輸出。
7.接口完整  SHAT-700G六相繼電保護測試裝置帶有USB通訊口,可與計算機及其它外部設備通信。
8. 完善的自我保護功能  散熱結構設計合理,硬件保護措施可靠完善,具有電源軟啟動功能,軟件對故障進行自診斷以及輸出閉鎖等功能。

第二節   額定參數

A.參數
電流通道數 標準6
電壓通道數 標準6
交流電流輸出范圍 30A /相或180A(六并)
直流電流輸出范圍 10ADC /相
交流電壓輸出范圍 120VAC / 相
直流電壓輸出范圍 160VDC / 相

B.額定參數
一、交流電流輸出
6相電流輸出時每相輸出(有效值)    0~30A    輸出精度   0.2級
3相電流輸出時每相輸出(有效值)    0~60A
6相并聯電流輸出(有效值)         0~180A
相電流長時間允許工作值(有效值)   10A
相電流最大輸出功率   300VA
6相并聯電流最大輸出時最大輸出功率   1000VA
6相并聯電流最大輸出時允許工作時間   10s
頻率范圍(基波)   20~1000Hz
諧波次數   1~20 次
二、 直流電流輸出
電流輸出   0±10A / 每相   輸出精度   0.5級
最大輸出負載電壓   20V
三、 交流電壓輸出
相電壓輸出(有效值)   0120V    輸出精度   0.2級
線電壓輸出(有效值)   0~240V
相電壓 / 線電壓輸出功   80VA / 100VA
頻率范圍(基波)   20~1000Hz
諧波次數   120
四、 直流電壓輸出
相電壓輸出幅值   0±160V    輸出精度   0.5級
線電壓輸出幅值   0±320V
相電壓/ 線電壓輸出功率   70VA / 140VA
五、 開關量
8路開關量輸入
空接點     120mA,24V
電位接點接入    0”:0 ~ +6V; “1”:+11 V ~ +250 V
4對開關量輸出    DC220 V0.2 A;AC220 V0.5 A
六、 時間測量范圍
0.1ms  9999s ,    測量精度 <0.1mS
